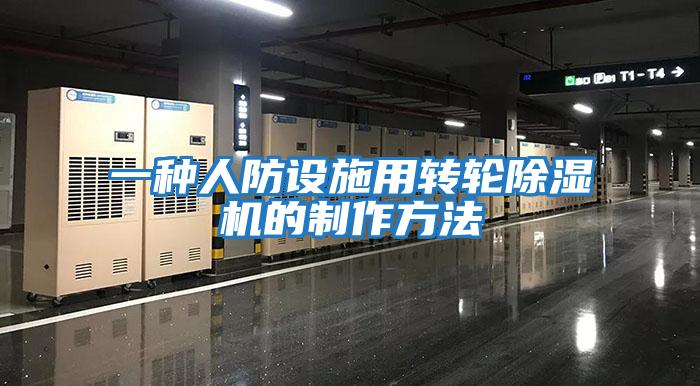

一種人防設施用轉輪除濕機的制作方法

　　1.本實用新型涉及一種人防設施用轉輪除濕機，屬于除濕機技術領域。背景技術：2.轉輪除濕機屬于空調領域的一個重要分支，是控溫除濕的典型代表。近幾年中國產業升級，轉輪除濕機需求猛增，中國的轉輪除濕機企業也獲得了很大的發展，逐漸被中國的消費者認知。3.轉輪的組成成分，2008年之前，發展到第四代：硅膠，最先進的為分子篩加硅膠結構。采用先進的專利固體吸附技術，可以連續穩定、大負荷的空氣調濕運行，特別是低溫低濕工況下可實現-70℃的超低空氣露點。4.空氣固體吸附分離采用國際通用的轉輪式金屬硅酸鹽干燥劑吸附體。在除濕過程中，吸附轉盤在驅動裝置帶動下緩慢轉動，當吸附轉輪在處理空氣區域吸附水分子達到飽和狀態后，進入再生區域由高溫空氣進行脫附再生，這一過程周而復始，干燥空氣連續的經溫度調節后送入指定空間，達到高精度的溫濕度控制。5.人防設施一般建設在地下，地下環境比較潮濕，因此需要設置轉輪除濕機對人防設施中的空氣進行除濕，防止潮濕環境對人防設施的損害，由于人防設施的建設要求，現有的轉輪除濕機無法直接應用在人防設施中，因此亟需一種能夠適用于人防設施除濕的轉輪除濕機。技術實現要素：6.鑒于以上所述現有技術的缺點，本實用新型的目的在于提供一種人防設施用轉輪除濕機，用于解決現有技術中現有的轉輪除濕機運行時會對外排出有熱量的空氣，不能直接應用于人防設施的除濕作業的問題。7.為實現上述目的及其他相關目的，本實用新型提供一種人防設施用轉輪除濕機，包括箱體，箱體內部分隔成第一腔體、第二腔體、第三腔體以及第四腔體，其特征在于，8.所述第一腔體內部設置除濕轉輪，所述第一腔體側面設有進風口；9.所述第二腔體與第一腔體連通，且所述第二腔體內部設置風機，所述第二腔體側面設有出風口；10.所述第三腔體內部設置連通除濕轉輪的再生風進風管道，且再生風進風管道貫通所述第三腔體連接再生風進口，所述再生風進風管道上還設置電加熱裝置和冷凝器；11.所述第四腔體通過再生風排風管道連通除濕轉輪，所述第四腔體內部依次設置再生風機、降溫除濕機構以及壓縮機，在所述第四腔體側面連通再生風出口。12.于本實用新型的一實施例中，所述進風口內部設置調節閥。13.通過采用這種技術方案：通過設置調節閥便于調節進風口的進風量。14.于本實用新型的一實施例中，所述除濕轉輪一側設置驅動其轉動的驅動電機。15.于本實用新型的一實施例中，所述再生風進口內部設置過濾器。16.通過采用這種技術方案：再生風進口內部設置過濾器，對外界空氣進行過濾防止灰塵雜質等進入除濕轉輪。17.于本實用新型的一實施例中，所述降溫除濕機構包括集水槽，集水槽上方左側設置蒸發器，右側設置擋水器，蒸發器通過管道連通壓縮機和冷凝器。18.如上所述，本實用新型的一種人防設施用轉輪除濕機，具有以下有益效果：19.本實用新型中設置了降溫除濕機構和制冷機構，降溫除濕機構和制冷機構對再生風進行降溫除濕，降低再生風的排出溫度，滿足人防設施的除濕機排風需求，同時在再生風進風管道中設置冷凝器，利用冷卻液的溫度對再生風進行加熱，實現對余熱的充分利用，提高再生風的進口溫度，從而提高除濕轉輪的再生效果，降低了再生風加熱的能源消耗節約了資源。附圖說明20.圖1顯示為本實用新型實施例中一種人防設施用轉輪除濕機的主視結構示意圖。21.其中，1、第一腔體；2、第二腔體；3、第三腔體；4、第四腔體；5、再生風排風管道；6、除濕轉輪；7、進風口；8、調節閥；9、驅動電機；10、再生風進風管道；11、再生風機；12、蒸發器；13、降溫除濕機構；14、擋水器；15、集水槽；16、壓縮機；17、再生風出口；18、電加熱裝置；19、再生風進口；20、過濾器；21、冷凝器；22、風機；23、出風口；24、箱體。具體實施方式22.以下由特定的具體實施例說明本實用新型的實施方式，熟悉此技術的人士可由本說明書所揭露的內容輕易地了解本實用新型的其他優點及功效。23.請參閱圖1。須知，本說明書所附圖式所繪示的結構、比例、大小等，均僅用以配合說明書所揭示的內容，以供熟悉此技術的人士了解與閱讀，并非用以限定本實用新型可實施的限定條件，故不具技術上的實質意義，任何結構的修飾、比例關系的改變或大小的調整，在不影響本實用新型所能產生的功效及所能達成的目的下，均應仍落在本實用新型所揭示的技術內容得能涵蓋的范圍內。同時，本說明書中所引用的如“上”、“下”、“左”、“右”、“中間”及“一”等的用語，亦僅為便于敘述的明了，而非用以限定本實用新型可實施的范圍，其相對關系的改變或調整，在無實質變更技術內容下，當亦視為本實用新型可實施的范疇。24.請參閱圖1，本實用新型提供一種人防設施用轉輪除濕機，包括箱體24，箱體24內部分隔形成第一腔體1、第二腔體2、第三腔體3以及第四腔體4，第一腔體1左側連通進風口7，進風口7內部設置調節閥8，第一腔體1內部中間設置除濕轉輪6，除濕轉輪6一側設置驅動其轉動的驅動電機9，除濕轉輪6左右兩側分別連接再生風排風管道5和再生風進風管道10，所述第二腔體2左側連通第一腔體1右側連通出風口23，第二腔體2內部設置風機22，所述第三腔體3設置在第二腔體2上方，再生風進風管道10貫穿第三腔體3連通再生風進口19，再生風進口19內部設置過濾器20，第三腔體3內部的再生風進風管道10上設置有電加熱裝置18和冷凝器21，所述第四腔體4設置在第一腔體1上方，再生風排風管道5連通第四腔體4，第四腔體4內部從左至右依次設置再生風機11、降溫除濕機構13以及壓縮機16，降溫除濕機構13包括集水槽15，集水槽15上方左側設置蒸發器12，右側設置擋水器14，壓縮機16、蒸發器12和冷凝器21通過管道連通，第四腔體4右端連通再生風出口17。25.一種人防設施用轉輪除濕機的工作原理是：外界空氣經進風口7進入箱體24內部，調節閥8調節進風量的大小，空氣進入第一腔體1后除濕轉輪6對空氣進行除濕，除濕后的空氣經風機22從出風口23排出，外界空氣從再生風進口19進入再生風進風管道10中，經電加熱裝置18和冷凝器21加熱后輸送到除濕轉輪6中，高溫空氣將除濕轉輪6中的水分蒸發然后經再生風機11和再生風排風管道5輸送到第四腔體4中，第四腔體4中的蒸發器12對空氣進行降溫冷卻，壓縮機16中的冷卻液輸送到蒸發器12中，冷卻液在蒸發器12中蒸發吸熱帶走空氣中的熱量，降溫后的空氣經過擋水器14，擋水器14濾除空氣中的水分，然后空氣經再生風出口17排出，冷卻液在蒸發器12中吸熱后輸送到冷凝器21中，通過冷凝器21與再生風進行換熱，提高再生風溫度并且對冷卻液濟進行散熱，散熱后的冷卻液進入壓縮機中壓縮為液態然后輸送到蒸發器12中進行循環制冷。26.綜上所述，本實用新型中設置了降溫除濕機構和制冷機構，降溫除濕機構和制冷機構對再生風進行降溫除濕，降低再生風的排出溫度，滿足人防設施的除濕機排風需求，同時在再生風進風管道中設置冷凝器，利用冷卻液的溫度對再生風進行加熱，實現對余熱的充分利用，提高再生風的進口溫度，從而提高除濕轉輪的再生效果，降低了再生風加熱的能源消耗節約了資源。所以，本實用新型有效克服了現有技術中的種種缺點而具高度產業利用價值。27.上述實施例僅例示性說明本實用新型的原理及其功效，而非用于限制本實用新型。任何熟悉此技術的人士皆可在不違背本實用新型的精神及范疇下，對上述實施例進行修飾或改變。因此，舉凡所屬技術領域中具有通常知識者在未脫離本實用新型所揭示的精神與技術思想下所完成的一切等效修飾或改變，仍應由本實用新型的權利要求所涵蓋。
